Informatica:
Linguaggi e Macchine

Nicola Fanizzi

Dipartimento di Informatica
Università degli Studi di Bari Aldo Moro

Orientamento: 20190225

Agenda

• Cenni Storici
• Automi
• Grammatiche
• Macchina di Turing
• Linguaggi di Programmazione

Cenni Storici..

• tradurre ogni problema (pratico) in termini matematici
  per risolverlo tramite equazioni/calcoli
• intuizione applicata al campo geometrico:
  • punti come coppie ordinate di numeri
  • rette come equazioni di 1° grado in due incognite...

• procedimenti meccanici per il calcolo: Pascalina (addizionatore)


..Cenni Storici..

• Calcolo: per estensione “qualunque notazione che rappresenti il ragionamento, quand'anche non avesse alcun rapporto con i numeri”
• Characteristica Universalis formalizzazione di un linguaggio universale
• Ideazione del Calculus Ratiocinator
• 1671 macchina calcolatrice (Mechanische rekenmachine)
capace di simulare la mente umana nelle operazioni aritmetiche

Turco Meccanico

..Cenni Storici..

L. Menabrea

..Cenni Storici

G. Boole

• logica come scienza delle leggi dei simboli
• prima associata alla filosofia / metafisica

Tempi Moderni

Z3 di Konrad Zuse

Alfabeti

Esempi

• $\Sigma_{bin} = \{ \mathtt{0,1}\} $
• $\Sigma_{dec} = \{ \mathtt{0,1,2,3,4,5,6,7,8,9} \} $
• $\Sigma_{let} = \{ {\tt a,b,c,d,e,f,g,h,i,j,k,l,}$
  $\hspace{3.5em} {\tt m,n,o,p,q,r,s,t,u,v,w,y,z} \}$

Stringhe

• $n$ è la lunghezza della stringa
• $\varepsilon$ indica la stringa senza simboli ($n=0$) detta stringa muta (o parola vuota)

Stringhe | Esempi

• usando $\Sigma_{bin}$: $\varepsilon$, $\mathtt{0}$, $\mathtt{11}$, $\mathtt{101}$, $\mathtt{010101010}$, $\mathtt{101010101}$, ...
• usando $\Sigma_{dec}$: $\varepsilon$, $\mathtt{110}$, $\mathtt{1234567890}$, $\mathtt{33333333}$, ...
• usando $\Sigma_{let}$: $\varepsilon$, $\mathtt{abc}$, $\mathtt{uniba}$, $\mathtt{vercingetorige}$, ...

Chiusura $\Sigma^*$

$$\Sigma^*$$ denota l'insieme (infinito) di tutte le stringhe fatte di simboli scelti da $\Sigma$

Concatenazione (Prodotto)

• op. associativa ma non commutativa

Esempi

• $\mathtt{20} \cdot \mathtt{19} = \mathtt{2019}$
• $\mathtt{20} \cdot \mathtt{19} \cdot \mathtt{02} \cdot \mathtt{25} = \mathtt{20190225}$
• $\mathtt{automatica} \cdot \mathtt{mente} = \mathtt{automaticamente}$
• $\mathtt{otorino} \cdot \mathtt{laringo} \cdot \mathtt{iatra} = \\ =\mathtt{otorinolaringoiatra}$
• sia $z = w_1 \cdot w_2 \cdot w_3$
  • $w_1$ prefisso di $z$
  • $w_2$ sottostringa di $z$
  • $w_3$ suffisso di $z$

Linguaggi Formali

Un linguaggio $L$ su $\Sigma$ è un sotto-insieme di stringhe di $\Sigma^*$: $$L ⊆ \Sigma^∗$$

NB finito, anche vuoto, o infinito

Automi

dal Dizionario

autòma (ant. autòmato) s.m. [dal lat. automătus, gr. αὐτόματος, agg., «che si muove da sé»] (pl. autòmi, ant. autòmati). – 1. Macchina che riproduce i movimenti (e in genere anche l’aspetto esterno) dell’uomo e degli animali. Quindi, fig., persona priva di volontà propria, che agisce o si muove macchinalmente senza coscienza dei proprî atti: camminava come un a.; sembrare, ridursi un automa. 2. In cibernetica (in partic. nella teoria generale degli a.), sistema definito da un insieme di segnali di entrata, di stati interni e di segnali di uscita, e tale che per ogni segnale in entrata fornisce un segnale d’uscita dipendente dallo stato interno in cui il sistema stesso si trova. 3. Nella teoria dei sistemi complessi, a. cellulare, strategia di rappresentazione di sistemi complessi (v. complessità), i cui elementi costituenti sono immaginati come collocati nei nodi di una rete e possono assumere diversi stati a seconda delle interazioni con gli elementi vicini.

http://www.treccani.it/vocabolario/automa/

Automi Riconoscitori

• comportamento indipendente dall'istante in cui agisce



• input su nastro di celle, ciascuna con un simbolo dell'alfabeto d'ingresso $\Sigma$
  • convenzione: il nastro scorre verso sinistra, un simbolo alla volta
• l'unità di controllo determina il funzionamento
  • in ogni istante, si trova in uno dei suoi stati (memoria interna): $q_0,\ldots, q_n$
    • stato iniziale: $q_0$
      stati finali: indicano l'accettazione della stringa in input

Automa | Diagramma di transizione

Per descrivere il funzionamento di un automa:

o una matrice di transizione equivalente

$\delta$	$0..9$	$.$
$\to{}A$	$B$
$*B$	$B$	$C$
$C$	$D$
$*D$	$D$

Simulazione di Automi

• con automatonsimulator.com

Grammatica

Una grammatica generativa è un modello astratto
che descrive matematicamente un linguaggio su un dato alfabeto $\Sigma$

• Si usa anche un altro alfabeto $V$ di variabili o simboli non terminali
  • il più importante è il simbolo di partenza, indicato con $S$ (scopo, start)
• Una regola di riscrittura ha una parte sinistra $\alpha$ e una parte destra $\beta$: $$\alpha \to \beta$$
  $\alpha$ e $\beta$ sono stringhe di simboli da entrambi gli alfabeti $\Sigma \cup V$

Grammatiche - Esempi

Derivazioni

• la derivazione diretta è una relazione tra stringhe, ad es. $\omega, \omega'$, indicata con: $$\omega \Rightarrow \omega'$$ che vale se, data la regola $\alpha \to \beta$,
  $\omega' = \gamma \beta \delta$ si ottiene sostituendo $\alpha$ in $\omega = \gamma \alpha \delta$
• La derivazione è la relazione tra stringhe indicata con $$\omega \stackrel{*}{\Rightarrow} \omega'$$ in cui $\omega'$ si ottiene da $\omega$ tramite una sequenza di derivazioni dirette

Derivazioni | Esempi

• derivazione diretta: $\mathtt{000}\underline{S}\mathtt{111} \Rightarrow \mathtt{000}\underline{\mathtt{0}S\mathtt{1}}\mathtt{111}$
• derivazione: $S \stackrel{*}{\Rightarrow} \mathtt{0000}S\mathtt{1111}$
  $S \Rightarrow \mathtt{0}S\mathtt{1} \Rightarrow \mathtt{00}S\mathtt{11} \Rightarrow \mathtt{000}S\mathtt{111} \Rightarrow \mathtt{0000}S\mathtt{1111} $

Linguaggi Generati dalle Grammatiche

Linguaggi Generati da Grammatiche | Esempi

Esempio | derivazione con $G_2$

albero di derivazione

Simulatore

Simulatore di Grammatiche Libere @ Stanford

Richiami | Terminologia..

• Esempi
  • $\cos: \mathbb{R} \to \mathbb{R}$
  • $\cdot: \mathbb{S}^2 \to \mathbb{S}$
  • $\mathrm{pwd}: \mathbb{UID} \to \mathbb{S}$
  • $\mathrm{cf}: \mathbb{Persone} \to \mathbb{S}$

..Richiami | Terminologia

Algoritmo descrizione formale della procedura per risolvere il problema

• dato $x \in \mathrm{Dominio}$ [input]
  come ottenere $y=f(x) \in \mathrm{Codominio}$ [output]
• descrizione in un numero finito di passi:
  ogni passo (elementare) richiede un numero finito di risorse
  • es. una ricetta

Programma algoritmo scritto in un linguaggio interpretabile da una macchina

Problema della Decisione

❝Esiste una procedura automatica in grado di stabilire, per ogni enunciato espresso nel linguaggio formale della logica del primo ordine, se esso è deducibile o meno all'interno del sistema formale?❞

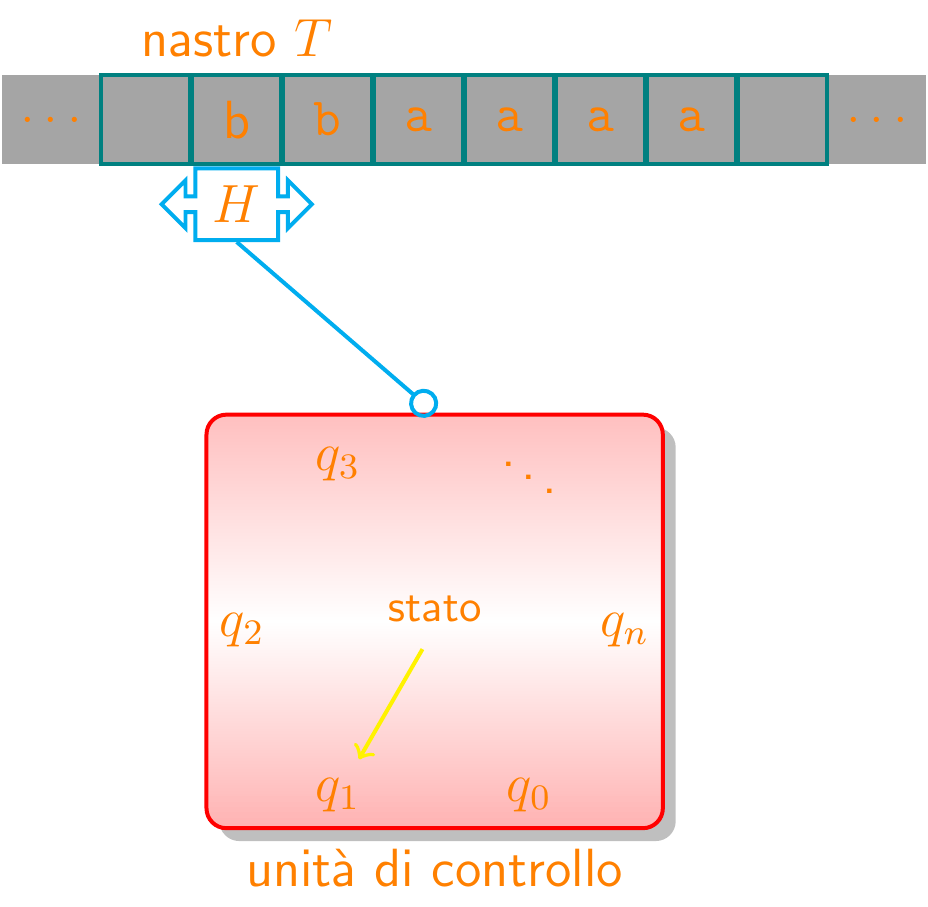

Macchina di Turing

• idea meccanismo astratto che simuli il lavoro dell'impiegato diligente
• una MdT $M$ consta di

  • un nastro $T$ infinito con simboli da $\Sigma$
  • una testina $H$ di lettura e scrittura
  • un insieme di stati interni $Q$
  • un'unità di controllo $CU$ capace di spostare $H$ e di leggere/scrivere un simbolo da/su $T$, secondo un programma interno $\delta_M$

Computazione nella Macchina di Turing

Funzionamento

• a ogni avvio, $M$ si trova nello stato $q_0$
• a ogni passo $CU$,
  considerato $q$ corrente e $s$ letto da $H$,
  esegue un'istruzione detta transizione: $$\delta_M(q,s) = (q', s', m)$$
  • passa nello stato $q'$ ($q=q'$ ammissibile)
  • scrive $s'$ nella cella di $T$ indicata da $H$
  • sposta $H$ di una posizione a sinistra o a destra secondo $m = \pm 1$

Caratteristiche Salienti

• La funzione di transizione $\delta_M$ costituisce un insieme finito di istruzioni
• La MdT è l'agente di calcolo che esegue le istruzioni
• La MdT opera in modo discreto e deterministico
• La MdT può utilizzare il nastro per memorizzare i risultati intermedi
  • Nessuna limitazione sulla lunghezza delle stringhe di ingresso:
    nastro infinito, una memoria di capacità non limitata
• Le operazioni che la MdT può eseguire sono semplici, di complessità finita
• Numero delle istruzioni eseguite durante una computazione: illimitato
  • Dato che le istruzioni sono di numero finito,
    è ammessa la possibilità di eseguire più volte la stessa istruzione
  • Esiste la possibilità di computazioni infinite

MdT, Linguaggi e Problemi

• termina rispondendo $\text{Sì}$ quando $w$ appartiene a $L$
• termina rispondendo $\text{No}$ quando $w$ non appartiene a $L$

• per le altre stringhe può divergere (iterare all'infinito senza terminare)
• funzione parziale

MdT Universale

Risultati Teorici

• Ogni mdT $M$ calcola una funzione $f_M$ definita su stringhe di un dato alfabeto $\Sigma$
• Ogni funzione $f$ calcolabile ha una mdT $M$ che la calcola (Tesi di Turing)
• Ogni mdT $M$ corrisponde a un numero naturale $x$ tramite opportuna codifica
  • nel seguito si identificherà la mdT con $M_x$
• Ogni coppia di numeri naturali può essere messo in corrispondenza con un numero naturale (Cantor): $(n,m) \to k$

Algoritmo Universale

Algoritmo

• eseguire $M_x$ sull'input $y$ per $z$ passi

• se la mdT termina la sua esecuzione entro $z$ passi
  • allora termina restituendo in output $1$
  • altrimenti (non si è fermata), termina restituendo in output $0$

Macchina Universale

Una MdT $M$ è determinata da $\delta_M$ con le istruzioni per il suo controllo: il suo programma

Teorema Si può costruire una MdT universale $\mathcal{U}$ che simuli il lavoro di ogni altra MdT:

• per ogni $M$, e per ogni input naturale $y$,
  $\mathcal{U}$ riceve $(M, y)$ come input e riproduce la computazione di $M$ su $y$
• per avere che l'alfabeto di $\mathcal{U}$ tratti solo numeri:
  per ogni MdT $M$ si considera il suo numero di etichetta $x$, ossia $M = M_x$
• $\mathcal{U}$ fornirà come output $M_x$ su $y$, e cioè $M(y)$

Problemi Non Decidibili

Problema della Terminazione (Halting Problem)

• Si può definire una MdT $\mathcal{H}$ che,
  avendo in input un'altra MdT e un suo possibile input $(M,x)$,
  sappia decidere se il calcolo di $M(x)$ termini o meno?
  • ossia $\mathcal{U}$ dovrebbe terminare sempre rispondendo $\mathrm{Sì}$ o $\mathrm{No}$ a seconda della terminazione di $M(x)$ (ossia $M$ applicata al suo input $x$)

Problema della Fermata

• Si dimostra per assurdo supponendo che $\mathcal{H}$ esista (quindi anche il suo codice $y_\mathcal{H}$)
  1. derivando da $\mathcal{H}$ una MdT $\mathcal{D}$ che
     • termina quando $\mathcal{H}$ su $y_\mathcal{H}$ non termina
     • diverge se $\mathcal{H}$ su $y_\mathcal{H}$ termina
  2. applicando $\mathcal{D}$ a se stessa (come input):
     terminando indicherebbe di non terminare e viceversa (paradosso)

Simulatore

Dai Problemi ai Programmi

Macchine e Linguaggi

• Linguaggio di macchina $\mathcal{L}$: linguaggio formale compreso dalla macchina
  utile a descrivere algoritmi

Programma

Definisce un processo deterministico (meccanico)

• dato un numero anche alto di transizioni
• non fa altro che cambiare bit in memoria

Linguaggio TM

Linguaggio WHILE

Linguaggio WHILE | un programma

    begin
    X = 1;
    Y = 1;
    while Y ≠ 13 do
      begin
      Y = X + Y;
      X = X + Y
      end
    R = X
    end

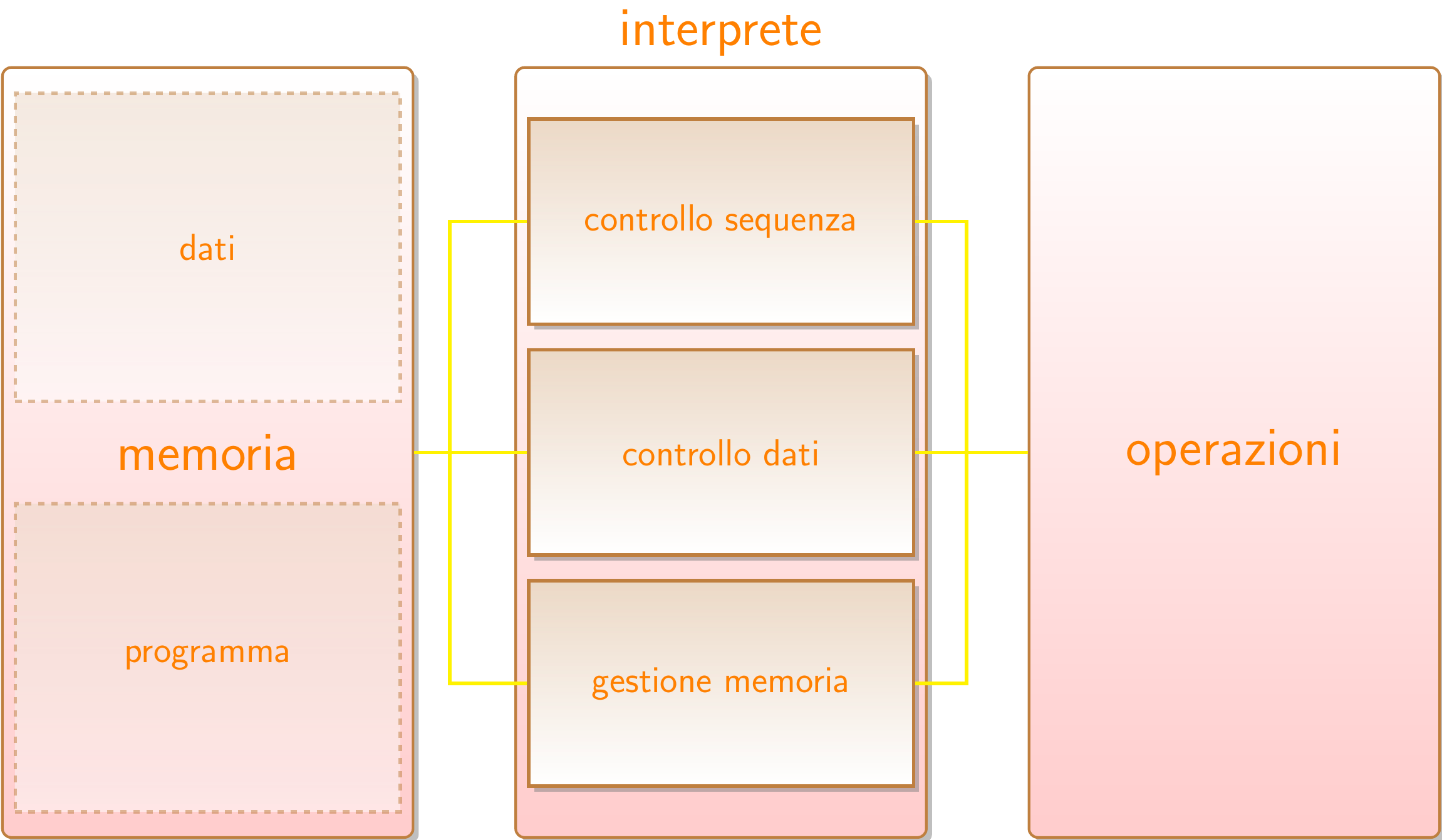

Struttura Macchina Astratta

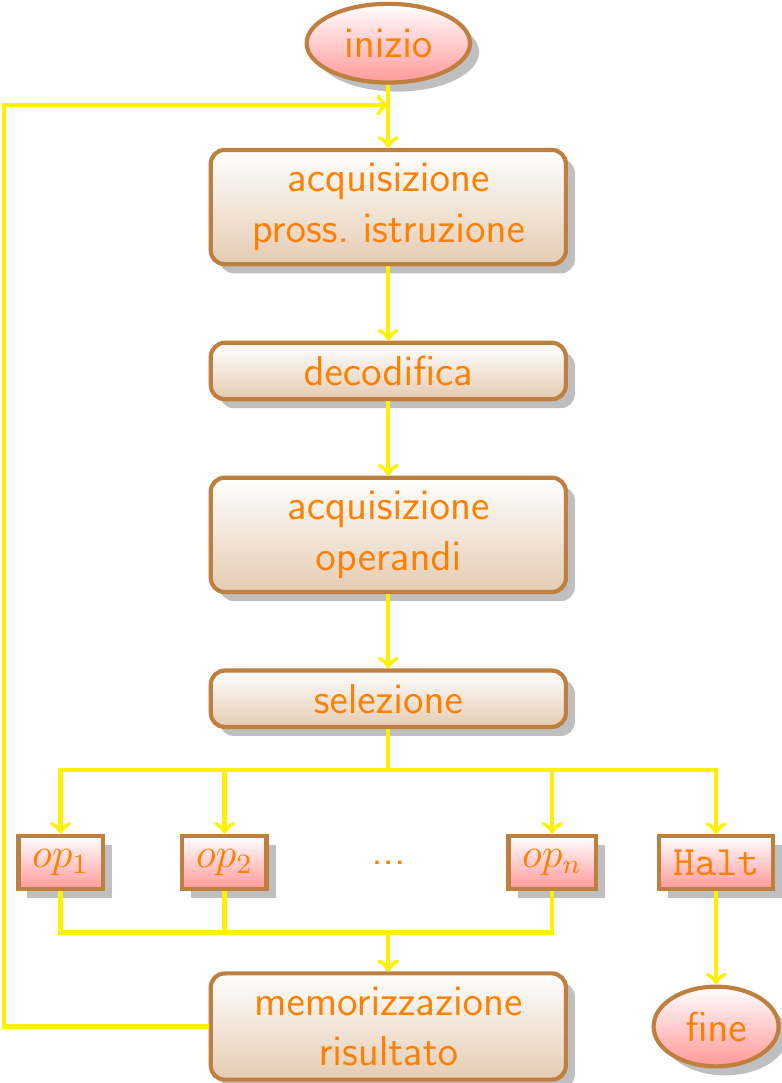

Ciclo d'esecuzione | Interprete dei Comandi

Traduzione | Interpretazione

Traduzione | Compilazione

Traduzione | Ibrida

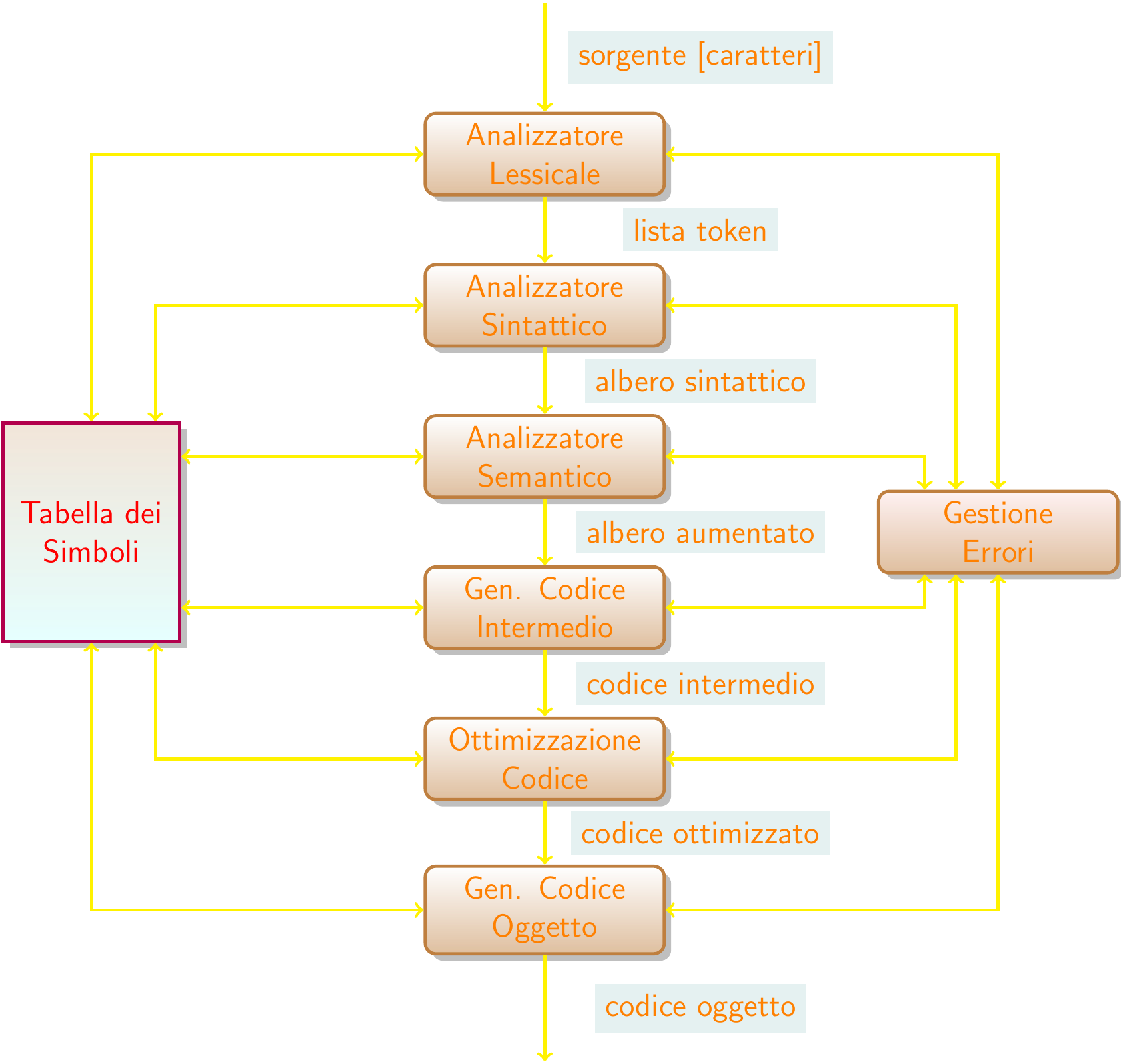

Schema Compilazione

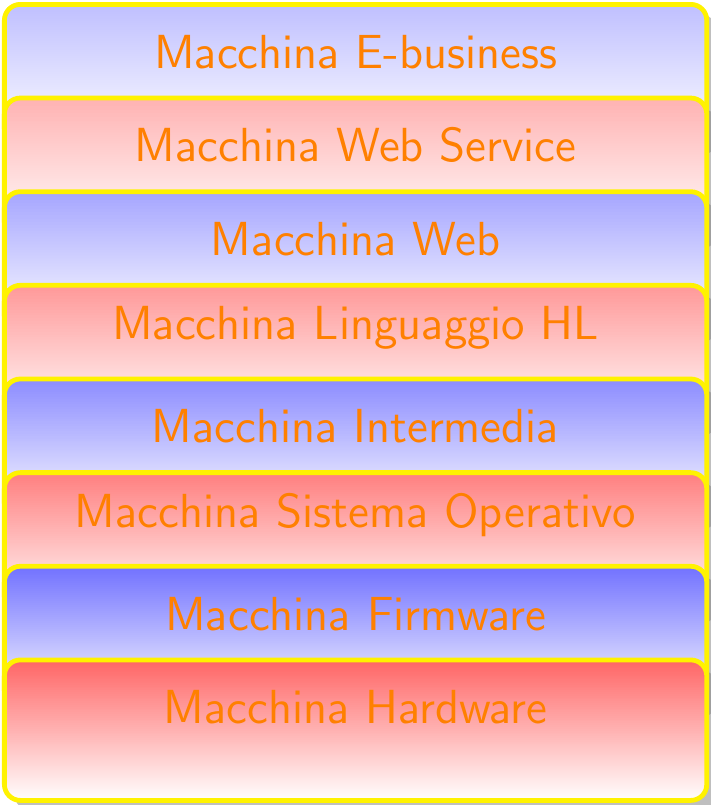

Gerarchia di Macchine Astratte

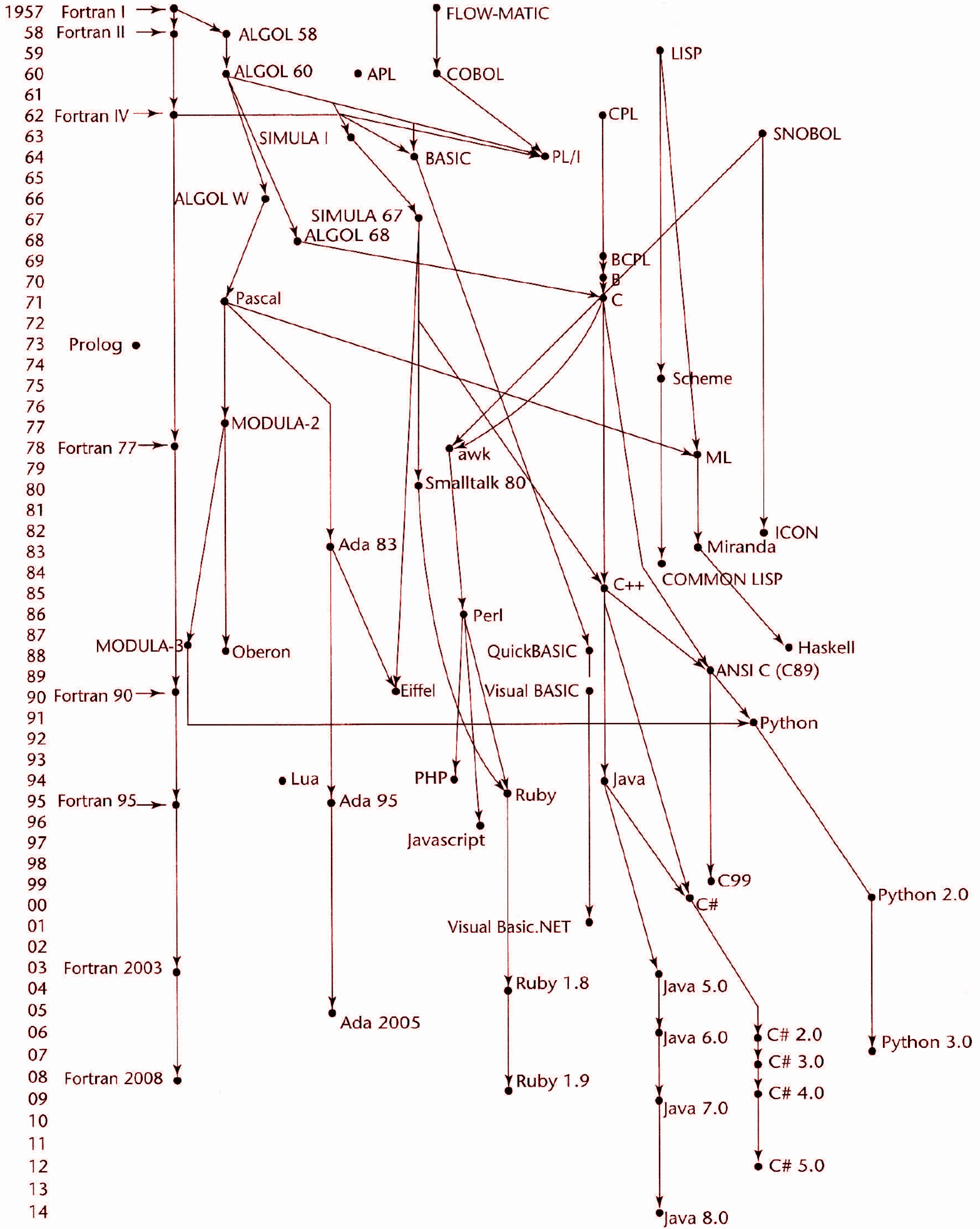

Altri Paradigmi di Programmazione

• paradigma Logico programmi come formule logiche

    sommalista([],0).
    sommalista([N|Resto],S) :- sommalista(Resto,SR), S is N+SR.


• paradigma Funzionale programmi come funzioni matematiche

    sommalista(L) = cond(vuota(L), 0, testa(L)+sommalista(coda(L)))


Riferimenti

Testi

1. Sudkamp: Languages and Machines An Introduction to the Theory of Computer Science. Addison-Wesley
2. Sebesta: Concepts of Programming Languages 12/ed. Pearson
3. Toffalori et al.: Teoria della computabilità e della complessità McGraw-Hill
4. Hofstadter: Gödel, Escher, Bach: un' eterna ghirlanda brillante. Adelphi
5. Doxiadis e Papadimitriou: Logicomix Guanda (graphic novel)

Link

• Linguaggio Formale su Wikipedia
• Introduzione ai Linguaggi Formali su Wikiversity
• JFLAP: www.jflap.org
• Automaton Simulator: automatonsimulator.com
• Simulatore di MdT: turingmachinesimulator.com
• Automi Cellulari: Gioco della Vita
